Da das serienmäßige Schloss für die Sicherheit nicht ausreichend ist, habe ich ein zusätzliches Einsteckriegelschloss nachgerüstet.
Dabei ist zu beachten, das die Aufbautür vom Flair 1 dicker ist als beim Flair 2.
Die hier dargestellte Einbauanweisung gilt für den Flair 1.
Aber auch beim Flair 2 kann dieses Schloss eingebaut werden. Nur wird hier das Schloss in die Aufbauwand eingebaut und die Riegelfalle ist in der Tür.
Zuerst legt man den Einbauort fest. Meistens ist oberhalb oder unterhalb des Serienschlosses noch genügend Freiraum um das Schloss einzubauen.
Wem das zu eng ist, kann auch höher oder tiefer gehen. In diesem Falle muss durch das Fliegengitter ein Öffnung für den Schlüssel gemacht werden.
Wenn der Einbauort festgelegt ist, zeichnet man im Türfalz auf dem Profil die Stelle an. Nun muss mit einem Metallbohrer durch die Loch an Lochmethode der Ausschnitt in das Profil gemacht werden.
Die gezackte Kante glättet man mit einer Feile. Der PU-Schaum wird sauber ausgeschnitten und mit einer Spitzzange aus der Tür entfernt.
Von dem äußeren Profilsteg muss noch ein schmaler Teil entfernt werden, bis das Schloss endlich passt. (siehe Pfeile)
Nun fertigt man sich eine Pappschablone um die Bohrung für den Schlüssel zu machen.
Erst wenn man ganz sicher ist das alles stimmt, sollte man die Bohrung vornehmen. Erst mal mit einem kleinen Bohrer vorbohren. Dann noch mal prüfen ob das Loch auch mittig zum Schloss sitzt. Kann man mit einer Nadel prüfen.
Nun wird mit einem 10er Bohrer das Loch fertig gebohrt. Ganz durch bohren.
Nun das Schloss fertig einbauen. Mit einem 2er Bohrer die Schraublöcher ins Profil bohren.
Mit 2 Niro-Senkkopf-Blechschrauben 3x20 befestigen. Vorher Dichtungsmittel in die Schraublöcher drücken (Sikaflex oder Terostat).

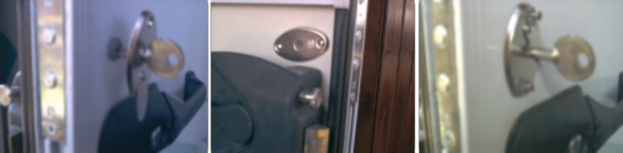

Nun die Kunststoffröhrchen der Schlüsselführung auf Länge abschneiden und ebenfalls eindichten (außen). Die Rosetten aufstecken und auf Leichtgängigkeit beim Schließen prüfen. Wenn sich alles leicht drehen lässt, die Schraublöcher für die Rosetten bohren (Eindichten nicht vergessen) und festschrauben.
Zum Anzeichnen der Löcher für die Riegel in dem gegenüberliegenden Türfalz, schließt man die Tür und dreht mit dem Schlüssel die Riegel fest heraus. Auf den Riegelenden sind kleine Drehspitzen, die sich in das weiche Aluprofil reindrücken und so wunderbare Abdrücke für die Bohrungen hinterlassen. (Evtl. erst eine Bohrung fertig stellen und dann die zweite wiederholen).
Die Bohrlöcher sollten 11 – 12 mm groß sein.

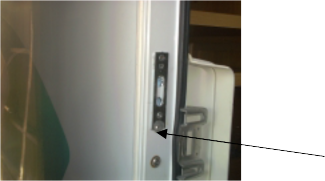

Anschließend sollte das Riegelblech aufgesetzt werden.(Am besten mit Terostat fixieren). Es kann sein, dass eine Schraube vom Originalschloss im Wege ist. Dann muss das Riegelblech ausgeschnitten werden. (Siehe Pfeil)
Nun noch die Bohrlöcher anbringen und mit den gleichen Schrauben wie oben beschrieben nach vorheriger Eindichtung befestigen.
Noch mal die Leichtgängigkeit beim Schließen prüfen.
Nun noch Angaben zu dem verwendeten Schloss.
Es ist ein IKON Einsteckriegelschloss 3211 Door 46STU22 Der Listenpreis im Straßenverkauf ist 69,- €
Ich habe eine Bezugsquelle wo ich es für 55,- € herhabe.
Sollte jemand Interesse haben so schickt mir bitte eine mail. Dann kommt natürlich noch mal 4 € Transportkosten dazu.
Der Einbau dauert ca. 2 Stunden und ist von einem einigermaßen geschickten Bastler leicht zu bewältigen.
Für den Flair 2 wird das ganze wie oben erwähnt einfach andersherum gemacht.
Bitte aber unbedingt vorher die Einbaumaße und Bedingungen prüfen. Lieber vorher noch mal nachfragen. Ich helfe gerne. Für Einbaufehler möchte ich aber nicht haftbar gemacht werden.
So und nun viel Spaß beim Basteln Manfred
